Lukkeplan
Forfatter: Lars Klindt, Henrik Brændskov Larsen

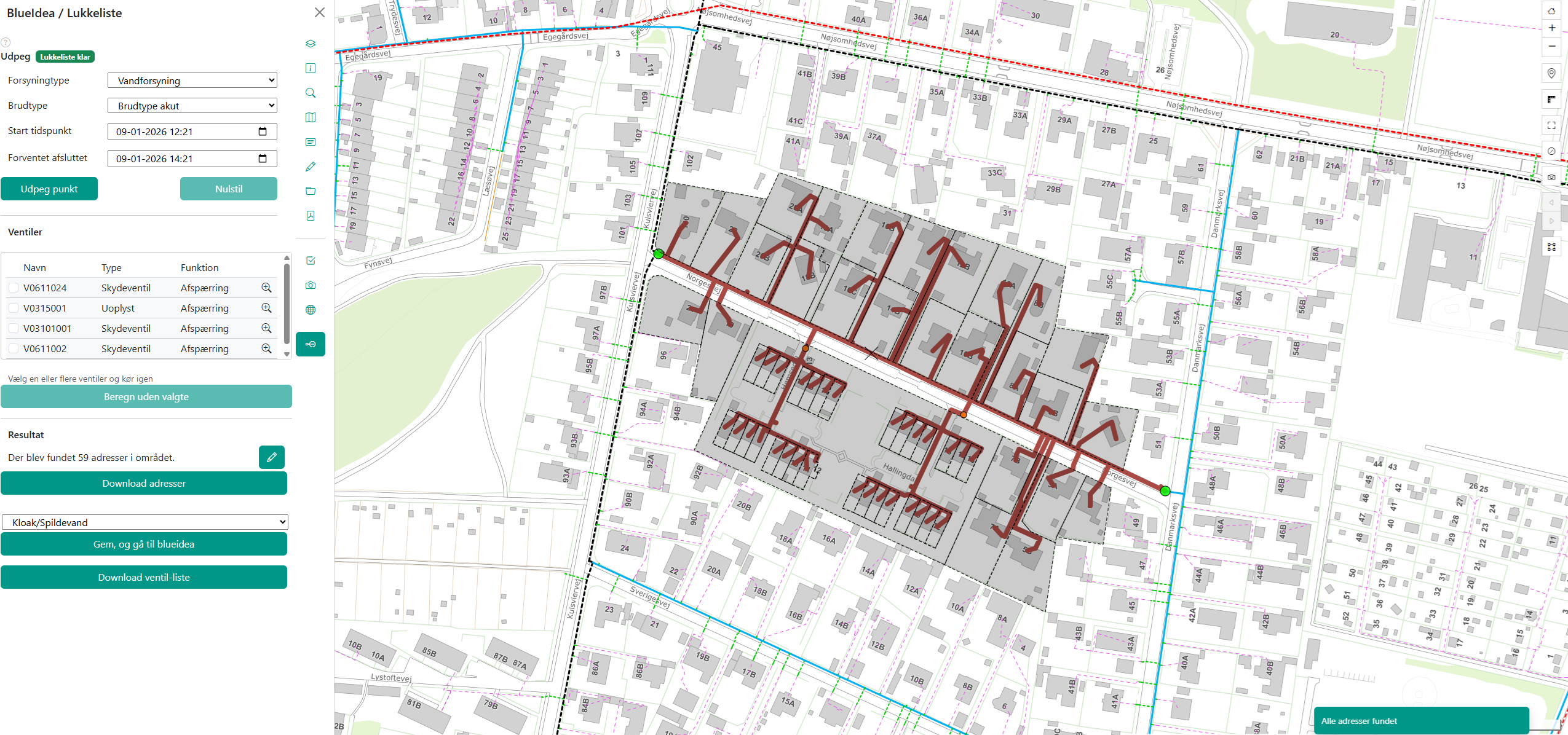

Hvad er Lukkeplan?
Lukkeplan er et tilkøbsmodul til Map Connect til håndtering af brud og planlagte lukninger på vand- og fjernvarmeledninger. Modulet beregner hvilke ventiler der skal lukkes for at isolere et brud, identificerer de berørte adresser og kan sende data direkte til BlueIdea SMS-løsningen til varsling af forbrugerne. Modulet kan også bruges uden BlueIdea-integration til identifikation af ventiler og påvirkede adresser.
Hvad kan Lukkeplan bruges til?
- Registrering af akutte og planlagte brud – med navngivne og tidsatte registreringer.
- Lokalisering af ventiler – modulet beregner hvilke ventiler der skal lukkes for at isolere bruddet.
- Visning af berørte ledninger – de ledninger i nettet der er direkte påvirket af bruddet.
- Identifikation af berørte adresser – alle adresser der er påvirket ved brud eller planlagt lukning.
- Integration med BlueIdea – varsling af påvirkede forbrugere via SMS direkte fra modulet.
Aktiver Lukkeplan
Lukkeplan startes fra Map Connect-menuen. Klik på Lukkeplan-ikonet:
Map Connect-menuen - Lukkeplan
Modulet understøtter lukninger på både vand- og fjernvarmeledninger.
Oversigt over aktive og fremtidige brud
Øverst i modulet vises en oversigt over aktive brud:
Tallet i parentesen viser antal aktive brud. Symbolet bruges til at genindlæse oversigten — nyttigt hvis flere brugere arbejder i modulet samtidigt.

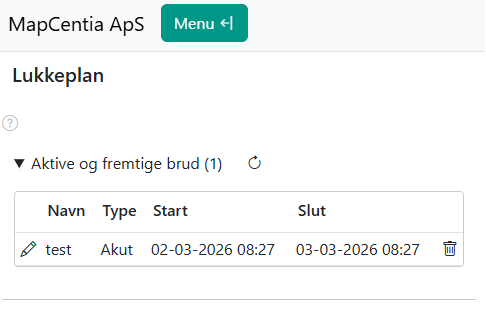

Oversigten kan foldes ud så alle aktive brud ses i en tabel:
Klik på en række i oversigten for at zoome til bruddet i kortet.
- bruges til at redigere bruddet. Se Redigering af brud.
- Navn, start- og sluttidspunkt tildeles når bruddet oprettes.
- bruges til at afslutte bruddet og gøre det historisk.
Opret nyt brud
Fremgangsmåden ved brudregistrering er ens uanset forsyningsart. Det er vigtigt at tage stilling til forsyningsarten inden bruddet oprettes, da modulet understøtter flere forsyningsarter samtidigt.
For at oprette et brud skal følgende gøres:
- Vælg forsyningsart, hvis der er mere end én (Vand eller Fjernvarme).
- Vælg brudtype. Som standard er “Akut brud” valgt, hvilket giver en varighed på 1 døgn.
- Vælg start- og sluttidspunkt. Angiv præcise tidspunkter hvis de er kendte (f.eks. ved planlagte lukninger).
- Angiv navn til registreringen. Navnet er obligatorisk og sikrer at hvert brud gemmes med et navn eller sagsnummer.
I de følgende afsnit er al funktionalitet fælles for vand og fjernvarme, medmindre andet er angivet i parentes.
Akut opstået brud på ledning

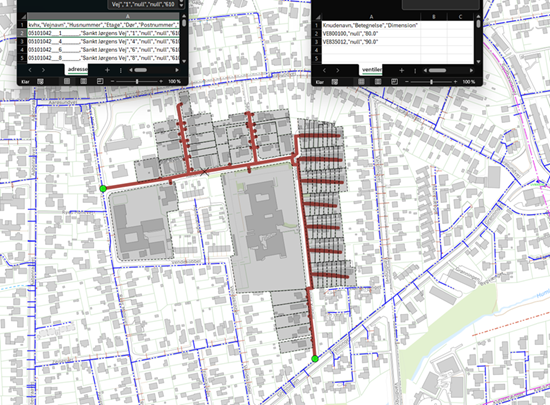

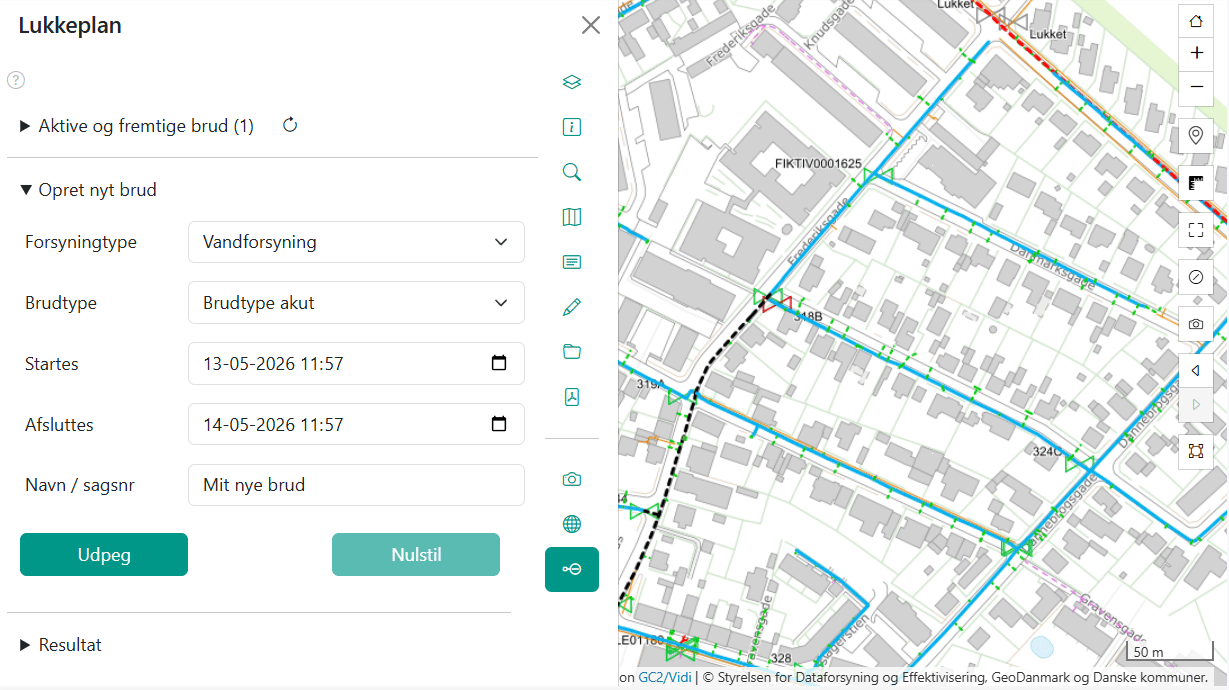

Når et akut opstået brud på en ledning skal registreres, startes med at klikke på Udpeg-knappen. Herefter klikkes på den berørte ledning i kortet. Modulet beregner automatisk hvilke ventiler der skal lukkes for at isolere bruddet, og viser disse i kortet sammen med de berørte ledninger og adresser.
Det brudmarkeringen vises som et sort X på den berørte ledning, og de ventiler der skal lukkes vises med grønne og røde markeringer (se Berørte forbrugere for forskellen på grønne og røde ventiler ved fjernvarme).
Listen i skærmbilledet viser de ventiler der skal lukkes som følge af bruddet:
- Primære ventiler (ventiler markeret med grøn) skal lukkes for at holde trykket på det øvrige ledningsnet.
- Sekundære ventiler (ventiler markeret med rød) kan være allerede lukkede ventiler eller ventiler der ikke er nødvendige at lukke for at isolere bruddet.
- Direkte berørte forbrugere (matrikler markeret med grå) er de flader hvorfra adresser til SMS-udsendelse bestemmes.
Særligt for fjernvarme
Det kan være vigtigt at tage stilling til hvilke ventiler der ikke er forbundet med kilden, og som også bør lukkes — for at undgå unødigt vandtab på anlægget ved brud.
Ved fjernvarme skelnes der mellem to typer ventiler:

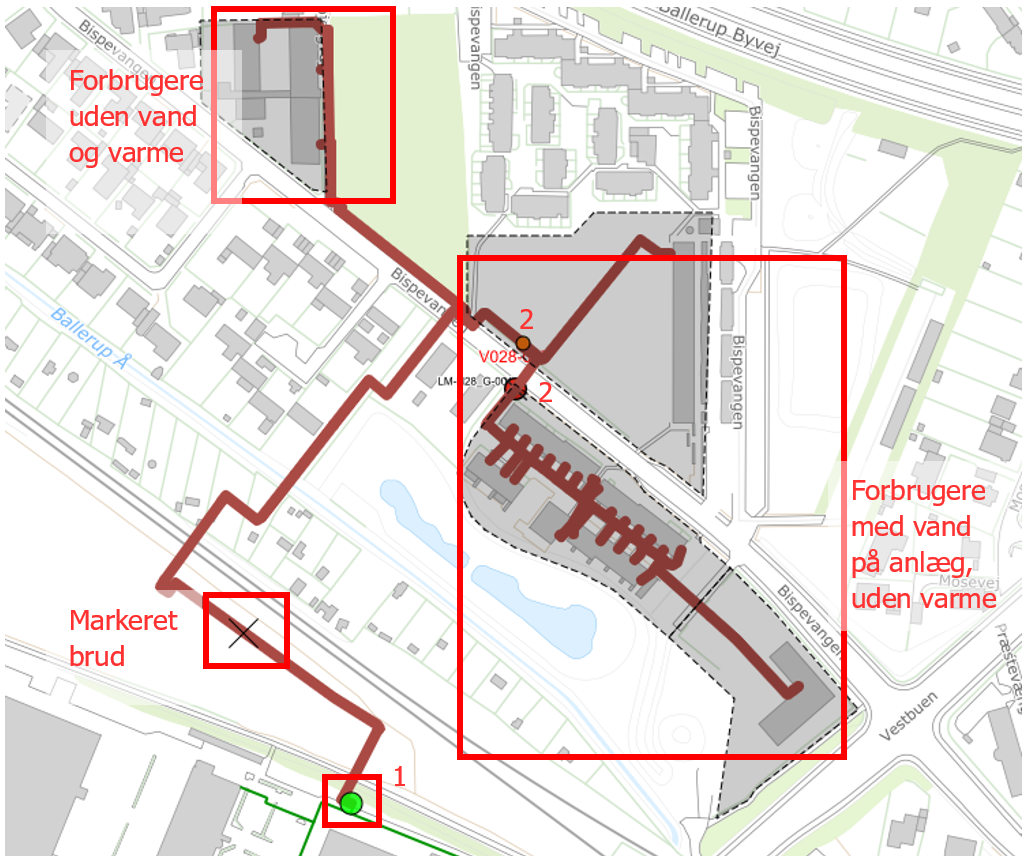

- Grønne ventiler (pkt. 1) vender mod fjernvarmeværket. Forbrugere placeret efter de grønne og før de røde ventiler har ikke vand og varme på anlægget.
- Røde ventiler (pkt. 2) vender væk fra fjernvarmeværket. Forbrugere efter de røde ventiler har ikke varme, men har vand på anlægget hvis ventilerne lukkes.
Utilgængelige ventiler og genberegning

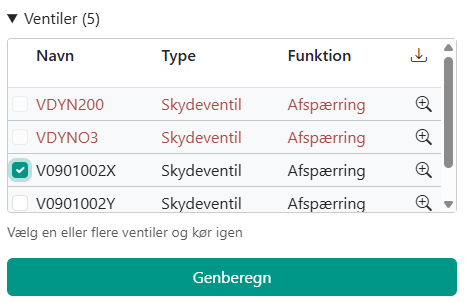

Det er muligt at markere en ventil som utilgængelig — f.eks. hvis en bil holder ovenpå den. Ved markering og tryk på Genberegn sker en ny beregning uden denne ventil, og lukkeplansområdet udvides til næste foreslåede ventil(er).
Ventiler med rød tekst i oversigten er sekundære ventiler. Ventiler med sort tekst er primære.
Zoom til ventil
Brug ikonet i ventiloversigtren for at zoome til en specifik ventil i kortet.
Download ventiler
De ventiler der indgår i et brud kan downloades til CSV og åbnes i f.eks. Excel via ikonet i ventiloversigtren.
Indholdet varierer efter konfigurationen, men indeholder som udgangspunkt ventilens navn, betegnelse og dimension.
Berørte forbrugere
Direkte berørte forbrugeres adresser
Inden data sendes til BlueIdea er der mulighed for at tilføje eller fjerne adresser. Med funktionen Tilføj eller fjern matrikler (ikonet ) kan flere eller færre adresser på de markerede matrikler vælges. Funktionen sikrer at alle forbrugere inkluderes til SMS-udsendelse, også selvom der har været fejl i lukkeplanens resultat grundet topologi eller stikledninger der ikke overlapper matrikler.
Indirekte berørte forbrugere

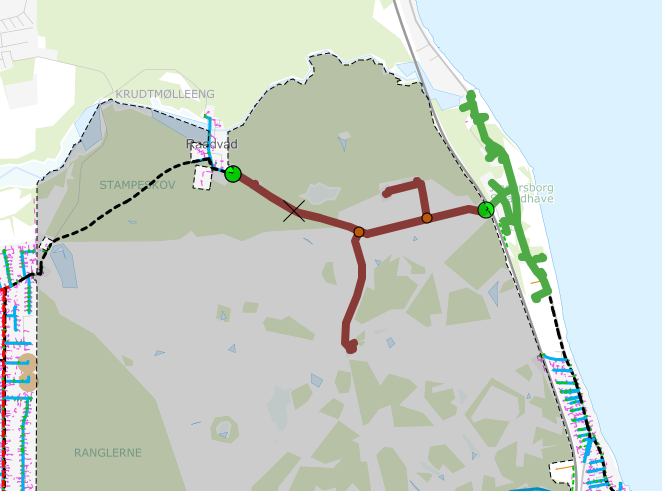

Indirekte berørte forbrugere er de forbrugere, hvor der ved lukning af ventiler vil forekomme en ny og væsentligt længere primær rute fra forbrugsstedet til vandværket. Der kan opsættes en grænse for hvor mange meter ændringen skal udgøre, før de vises som indirekte påvirkede i kortet.
Følsomme forbrugere
Følsomme forbrugere (f.eks. hospitaler, plejehjem) udlæses fra Danvand-databasen og kopieres med det natlige udtræk til Map Connect. Opsætning af laget sker valgfrit i administrationsværktøjet.

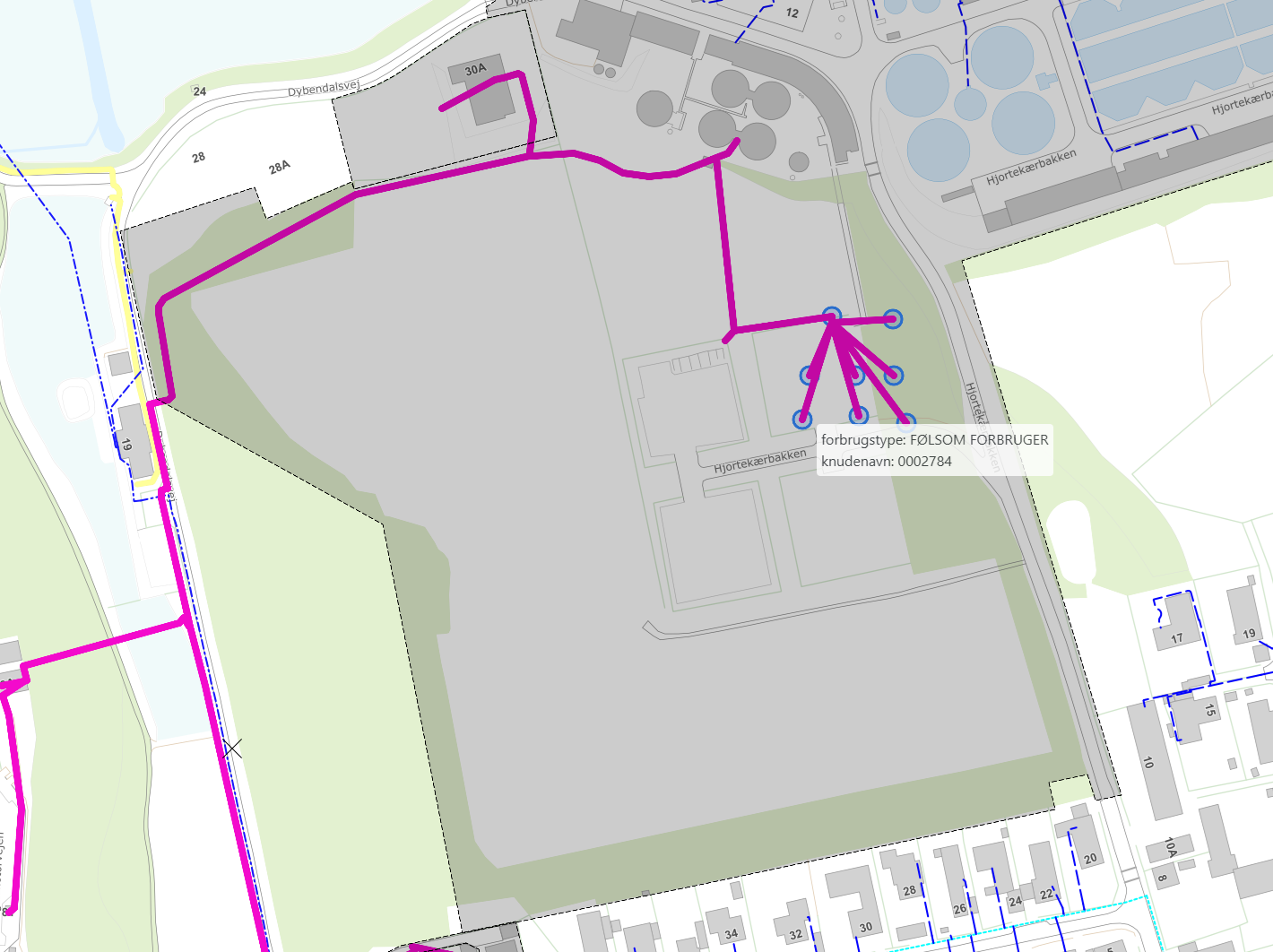

Ved fremsøgning af direkte berørte adresser markeres følsomme forbrugere automatisk i kortet med en blå markør. Klik på markøren for at se kontaktoplysninger til brug for direkte varsling.
Indtegnede områder

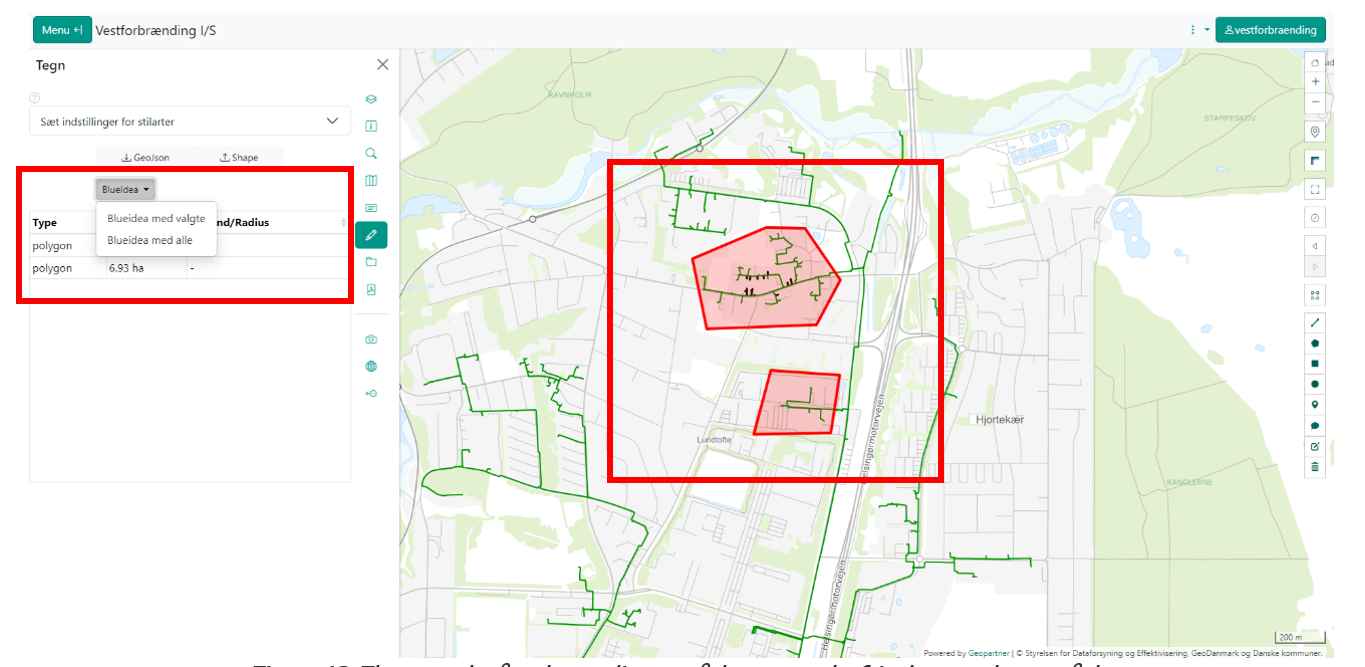

Der kan indtegnes ét eller flere områder vha. redline-funktionen i Map Connect. Efter brugerens valg kan ét eller alle indtegnede objekter overføres til bestemmelse af berørte adresser til SMS-udsendelse.
Gem brud
Et brud gemmes når ledninger, ventiler og adresser er korrekte i forhold til den aktuelle eller planlagte situation. Det sker fra enten Gem eller Gem og gå til BlueIdea.

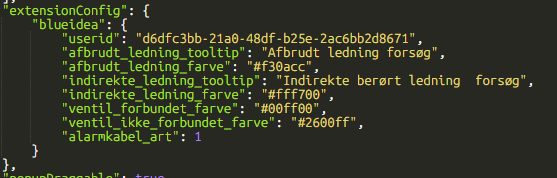

SMS-profil og Gem og gå til BlueIdea vises kun hvis modulet er opsat med BlueIdea-integration.
Begge gem-funktioner opretter bruddet, som herefter fremgår af laget Aktive brud og af oversigten over brud.
Det vises hvor mange adresser der indgår i bruddet. Med kan disse adresser downloades i CSV-format til brug i f.eks. Excel. Adresser kan tilføjes eller fjernes med ikonet — se Direkte berørte forbrugeres adresser.
Integration til BlueIdea
Med Gem og gå til BlueIdea overføres de direkte berørte forbrugere automatisk til BlueIdea SMS-løsningen. BlueIdea åbner i et nyt vindue, hvor brugeren kan se og redigere besked samt trykke Afsend.
Som standard anvendes adgangsadresser fra Danmarks Adresseregister (DAR). Det er muligt efter aftale at udvide udtrækslisten med virksomhedsoplysninger, kontaktpersoner, særligt følsomme adresser m.m.
I dropdown-boksen vælges hvilken BlueIdea-profil der anvendes ved SMS-udsendelsen — for konsistens i afsender og beskedformulering.
Administrer brud
Redigering af brud
Når et brud er gemt fremgår det af oversigten indtil sluttidspunktet overskrides — herefter overgår det automatisk til laget over historiske brud.

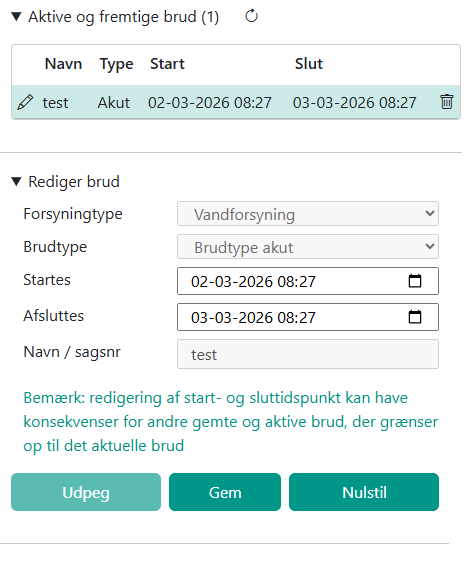

Brudets start- og sluttidspunkt kan redigeres fra ikonet i oversigten.
Starttidspunkt valideres til at ligge før sluttidspunkt. Som det fremgår af brugerdialogen kan ændringer have konsekvenser for andre samtidige brud.
Afslut brud
Når et brud er udbedret og det registrerede sluttidspunkt ikke længere er aktuelt, kan bruddet afsluttes fra ikonet i oversigten. Dette svarer til at redigere sluttidspunktet til fortiden.

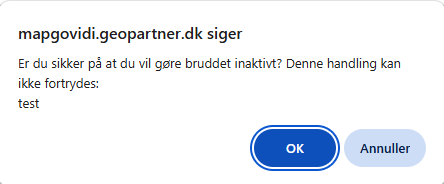

Før et brud gøres historisk skal operationen bekræftes:
Oversigt over lag
Lukkeplanslag
Disse lag ajourføres ved brug af Gem eller Gem og gå til BlueIdea og giver mulighed for visning af lukninger der er aktive eller historiske.

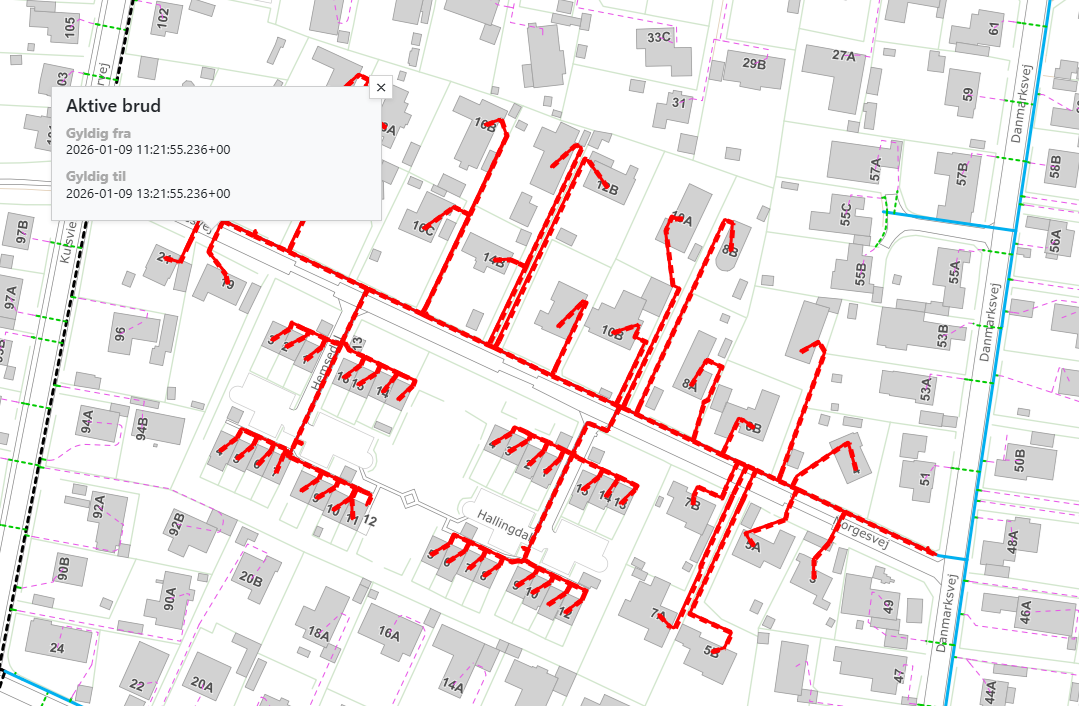

Aktive brud
Viser gemte brudregistreringer der er aktive lige nu — markeret som de ledninger der er direkte påvirket på det tidspunkt bruddet blev gemt med de valgte indstillinger for tidspunkt og ventiler.
Historiske brud

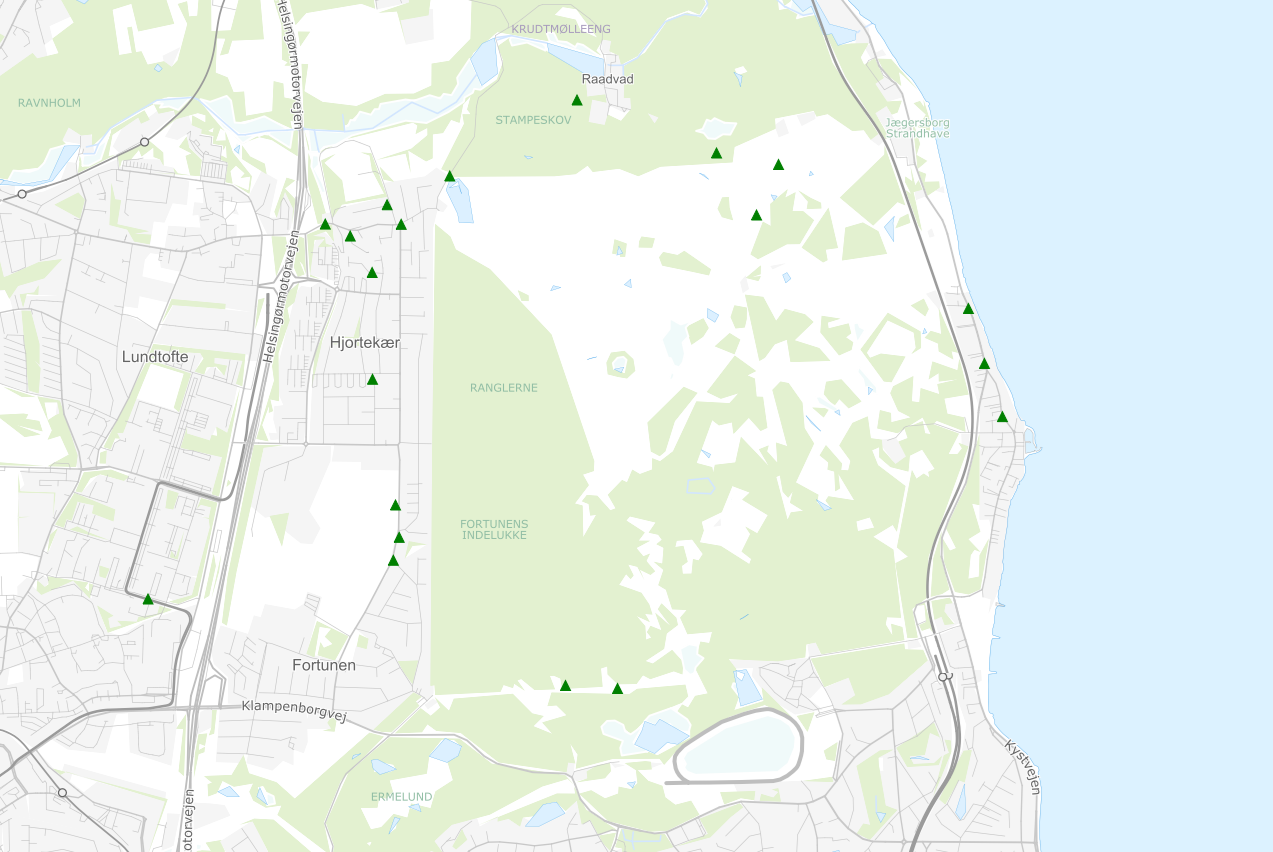

Viser gemte brudregistreringer (markeret med grønne trekanter) der er historiske og ikke længere påvirker aktuelle beregninger. Laget kan bruges til vidensopsamling om brudregistreringer til inddatering i DanvandGraf og som inspiration til indberetning af graveskader til LER.
Følsomme forbrugere (lag)
Viser følsomme forbrugere med forbrugertype eller kontaktoplysninger. Valgfrit lag som skal understøttes af data. Når aktiveret fremtræder følsomme forbrugere automatisk i kortet ved fremsøgning af direkte berørte — se Følsomme forbrugere.
Kvalitetssikringslag

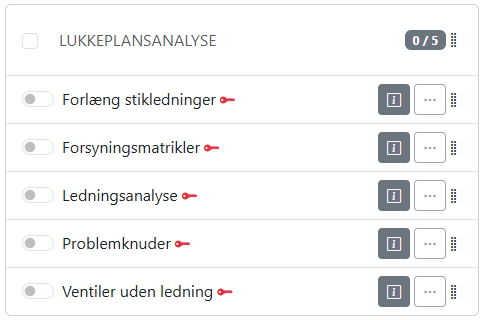

Disse lag bruges til fejlsøgning i ledningsoplysningerne og opdateres automatisk som del af den natlige import — uden behov for manuelle indgreb. De giver ledningsregistreringsansvarlige et redskab til at validere konsekvenserne af rettelser på ledningsplanen.
Forlæng stikledning

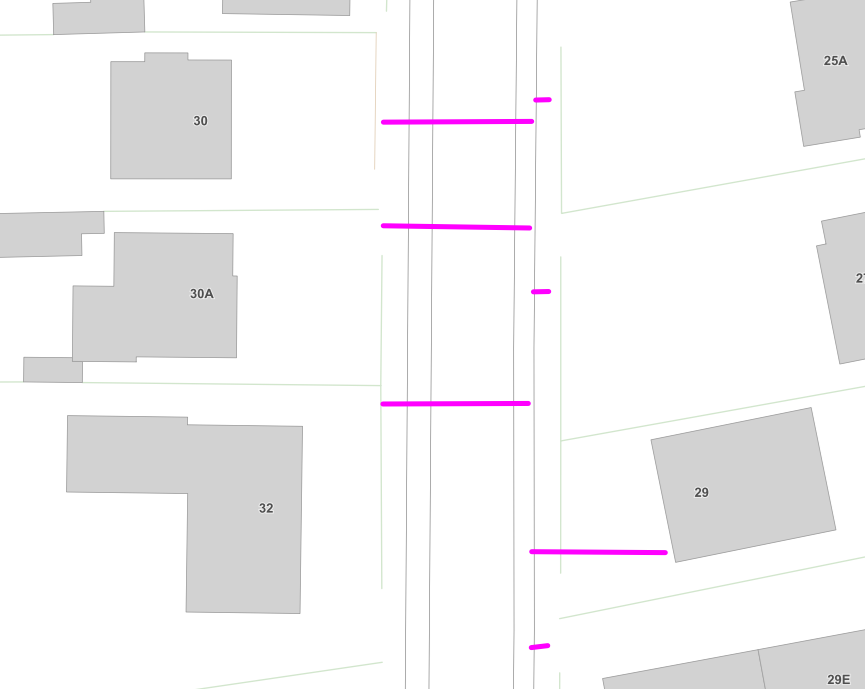

Alle ejendomme der skal kunne indberettes til BlueIdea skal have en stikledning. Mangler stikledningen vil ejendommen ikke fremgå af laget Forsyningsmatrikler. Der genereres en fiktiv stikledning baseret på kendte forbrugere som vejledning til at rette op på stikledninger.
Forsyningsmatrikler

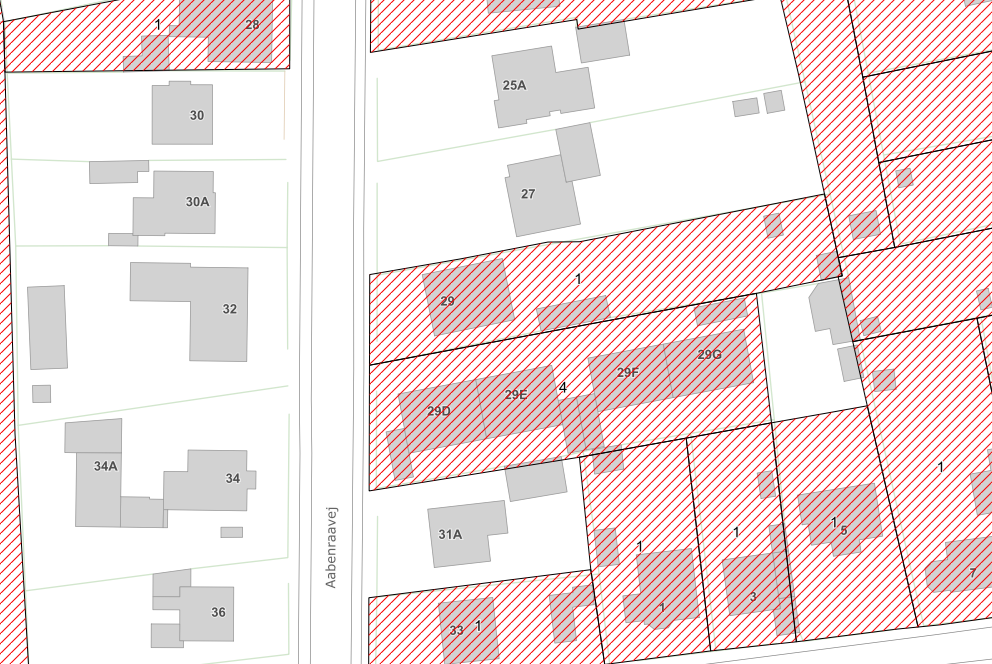

Giver overblik over hvilke matrikler der er forbrugere på ifølge netværkstopologien. Tallet på hver matrikel viser antallet af stikledninger med endepunkt på matriklen. Et tal større end 1 er ikke nødvendigvis en fejl — på én matrikel kan der være flere separate ejendomme med hver sin stikledning.
Ledningsanalyse

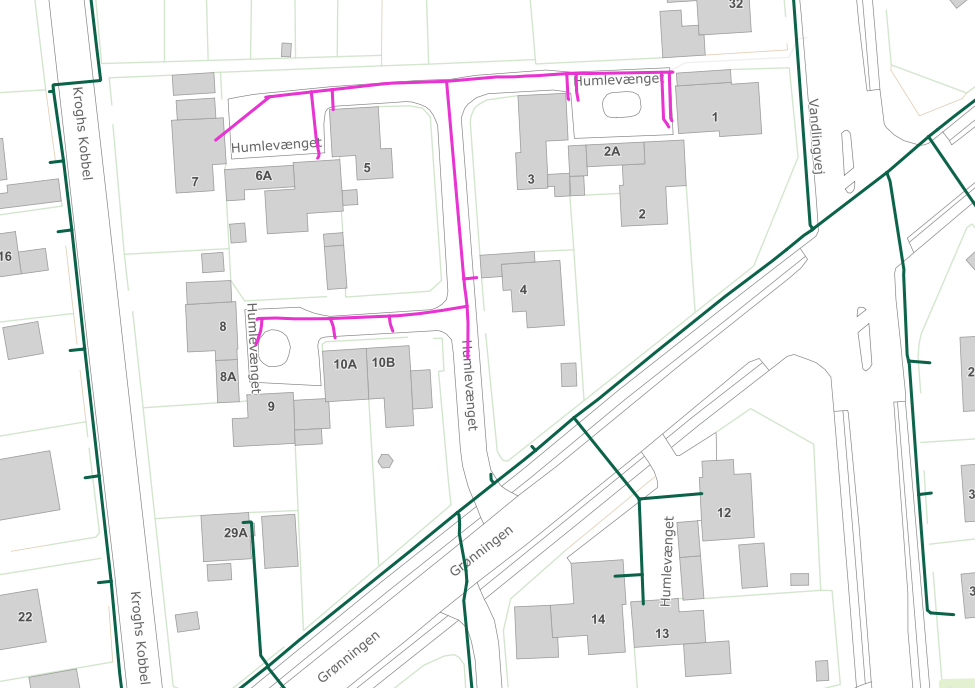

Visualiserer ledningsnettets sammenhæng og kontrollerer om det overholder topologiregelsættet. Farveskift på ledningsstrækninger viser et ikke-sammenhængende net der kan kræve opmærksomhed.
- Et ikke-sammenhængende net kan i nogen tilfælde være tilsigtet.
- Nettet skal have forbindelse til mindst ét vandværk (vand) eller fjernvarmeværk (fjernvarme) for at være anvendeligt.

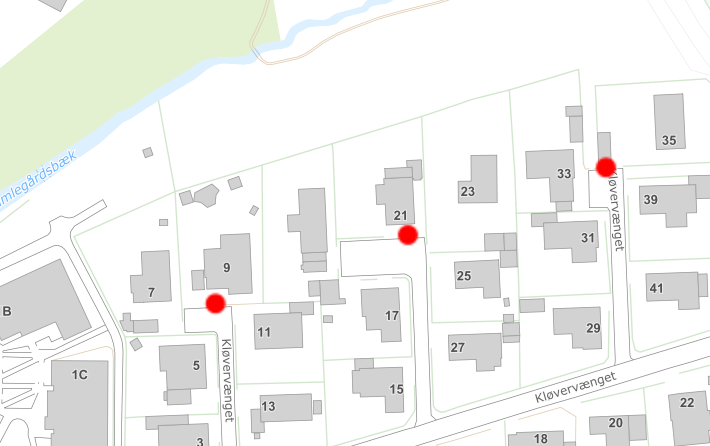

Problemknuder
Knuder uden forbindelse til mindst to forskellige ledningsendestykker. Ses typisk ved:
- Stikledninger der går til en hovedledning uden anboring (vand).
- Stikledninger der ikke er snappet korrekt til hovedledninger (fjernvarme).
- Knuder (f.eks. stophaner) sat på ledninger uden en brydende knude på ledningen.
Ventiler uden ledning

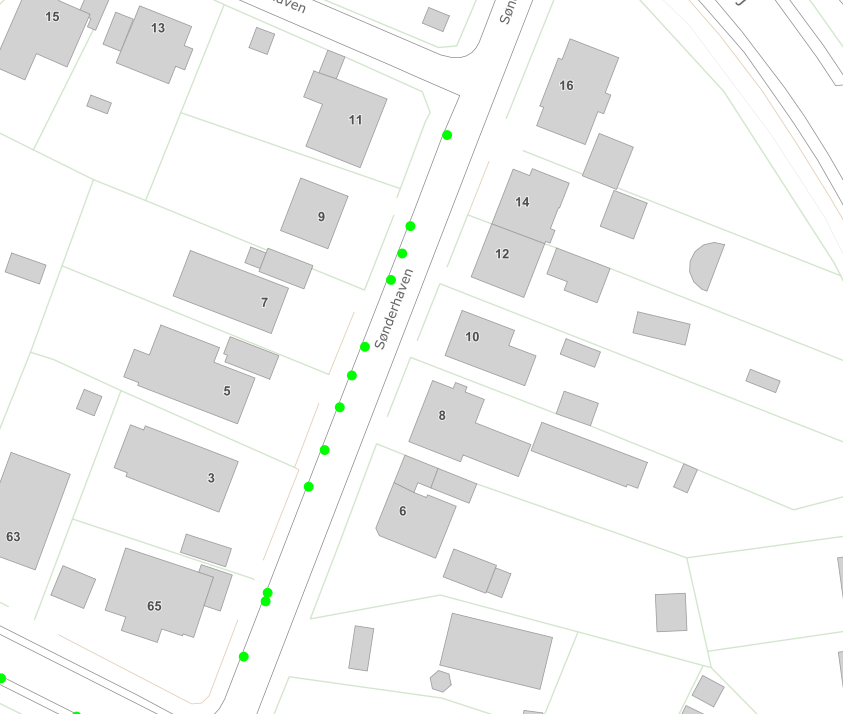

Uddrag fra Problemknuder — specifikt ventiler der slet ingen tilslutninger har.
Vigtigt vedr. lukkeplansberegning
Lukkeplansberegninger inkluderer et tidsaspekt (start- og sluttidspunkt) der øger kompleksiteten. Som tommelfingerregel bør laget Aktive brud bruges til at verificere beregninger og give overblik over øvrige planlagte eller akutte registreringer.
Hvordan aktive brud påvirker lukkeplansberegningen

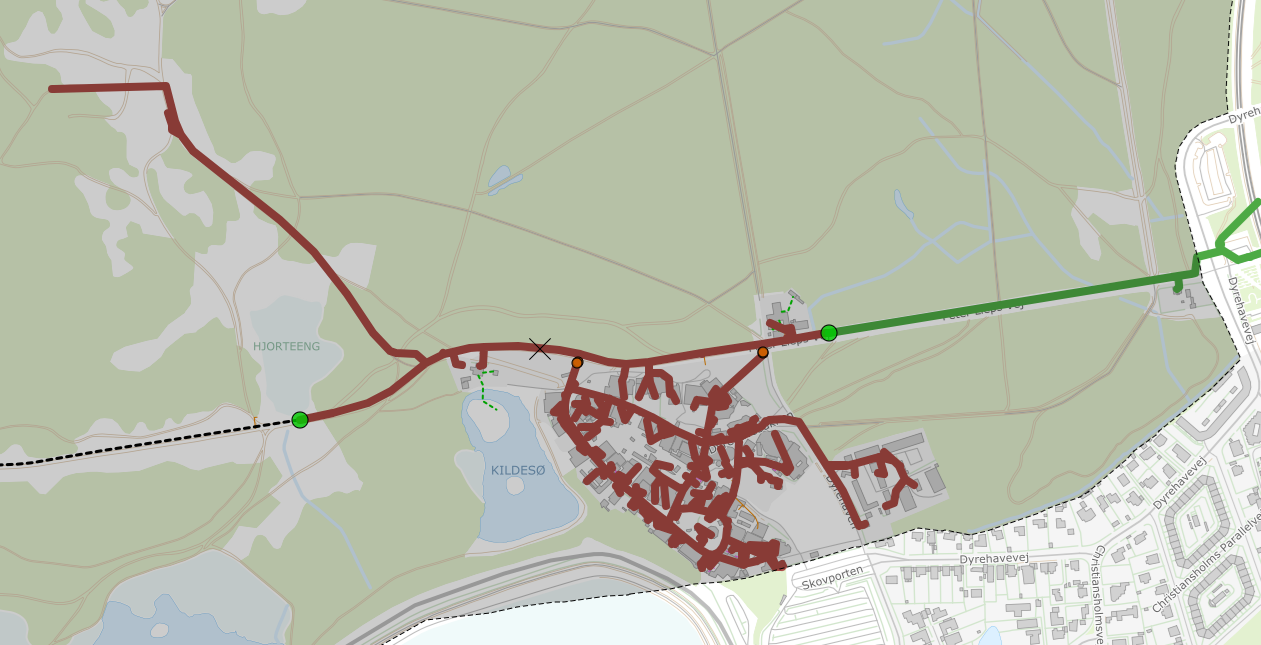

Dette eksempel forklarer hvordan en planlagt lukning kan påvirke en akut brudskade. Området er ringforbundet og kan forsynes fra to transmissionsledninger. Den planlagte lukning er aktiv og fremgår af laget Aktive brud:

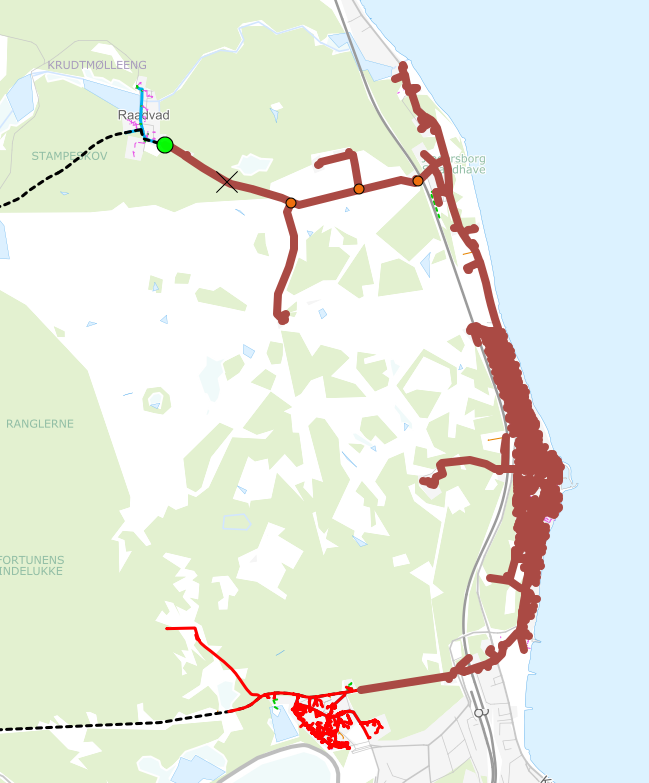

Når der sker et akut brud samtidigt forsvinder ringforbindelsen, og alle forbrugere inden for begge brudområder er direkte påvirkede:
Husk at kontrollere aktive brud og deres konsekvenser — både før, under og efter en ny brudregistrering.
