Map TV

Forfatter: Lars Klindt

Dette er vejledningen til anvendelse af ”Map Connect – Map TV. Map TV er et tilkøbsmodul til Map Connect og kan konfigureres til at indeholde integration til Geopartners Cloud COnnect eller en alternativ udbyder af kloak TV -videofilm og -PDF rapporter. Map TV er optimeret til brug ved af Cloud Connect med indbyggede lag til kvalitetssikring og visning af tv strækninger med registreret TV og brøndrapporter, hvor der ikke forefindes en fysisk videofilm og/eller pdf rapport. Opsætningen der indeholder standard lag til visning i Map Connect, leveres af Geopartner eller efter nærmere aftale.

Vigtigt vedr. Map TV

Geopartners Map TV løsniong er optimeret til brug for ledningsoplysninger der er baseret på en DanDas databasemodel og anvendelse via DandasGraf. Andre DanDas produkter kan understøttes efter ønske.

---

Nem adgang til dine TV-inspektioner

Med Geopartners løsning MapTV er det slut med at være ’teknisk ninja’ for at bruge data til dine praktiske opgaveløsninger. MapTV giver dig overblik over din forsynings TV-data og rapporter i én samlet løsning.

MapTV giver dig de relevante informationer lige ved hånden om forsyningens ledninger fra kloak TV-firmaet. Data kan grupperes og kategoriseres, så kun de ønskede informationer filtreres i visningen. Vigtigst af alt, giver det alle medarbejdere i forsyningen en mulighed for at se ledningernes indre, inden de serviceres eller renoveres

Udbytte af Map Lukkeplan

• Kloak TV lige ved hånden sammen med de øvrige ledningsoplysninger.
• Integrer data, hvor du har brug for dem - data udstilles som en geografisk tjeneste til inkludering i andre platforme.
• Publicering af kloak TV via internettet til medarbejderne både internt og i marken.
• Automatisk stedfæstelse af rapporter og observationer.

Udstil ét sted, brug mange steder

Løsningen udstiller data på en WebGIS kortløsning. Du kan også anvende samme data ved hjælp af de geografiske tjenester, der udstilles sammen med løsningen. Det betyder, at data kan trækkes ind i dit foretrukne geografiske værktøj, så du kun behøver at have dine masterdata liggende ét sted til deling for mange forskellige brugere og platforme.

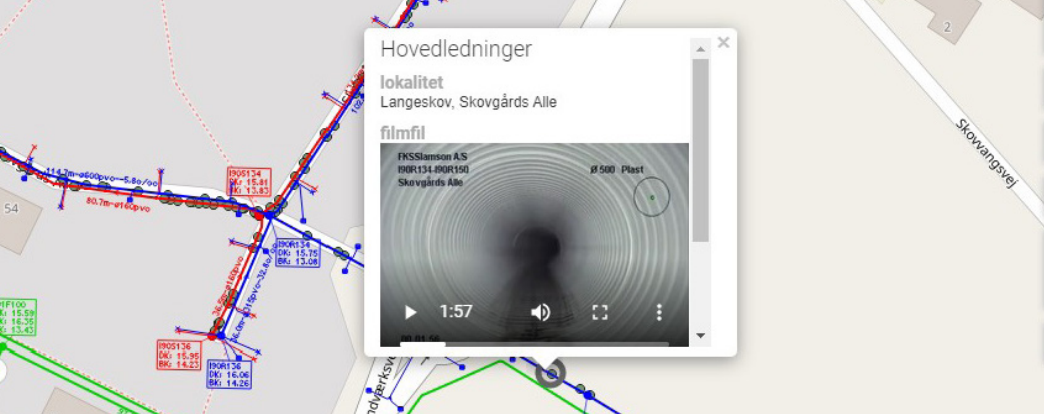

Map TV - Forsyningens TV-data og rapporter i én samlet løsning

Data fra A-Z

Data fra kloak TV-firmaet håndteres og konverteres nemt ind i løsningen. MapTL giver via en FTP adgang mulighed for, at du automatisk eller manuelt kopierer nye TV-data ind i løsningen. Når løsningen registrerer nye filer, sker en automatisk konvertering af videofiler til et internet videoformat. Samtidig sker en automatisk stedfæstelse af observationer på ledninger med udgangspunkt i de leverede DANDAS XML-filer.

De stedfæstede observationer tilføjes til de valgte kategoriseringer, der er tilpasset løsningen (f.eks. hoved- og stikledninger, øvrige, brøndrapporter). Forsyningens ledningsoplysninger bruges til at bestemme den eksakte lokation af en TV-observation. Det sikrer, at knudenummerering og tildeling af stedfæstede observationer altid er i overensstemmelse med forsyningsselskabets produktionssystem.

---

Brug af Map TV

Map TV geokoder og gør pdf- tv- og dandas xml oplysninger tilgængelige sammen med øvrige ledningsoplysninger der kan vises i Map Connect. Alle data udstillet af Map TV vises med standard opsætning af lag i Map Connect som geografiske kortlag. Alle kortlag kan videre udstilles som WMS/WFS tjenester. Der er ikke nogen plugin til Map TV og alle data er integreret til videre administration og brugerstyring af den lokale Map Connect administrator i organisationen.

Data kan udstilles til eksterne anvendere

Data fra Map TV kan udstilles til eksterne anvendere af Map Connect eller som WMS/WFS tjenester (f.eks. ingeniører, entreprenører, eksternt driftspersonale). Vær altid opmærksom på at de data der udstilles kun er de ønskede og udvalgte informationer, man ønsker at gøre tilgængelige.

Oversigt over lag

Der er i Map TV adgang til forskellige kvalitetssikringslag og lag til visning af detailoplysninger, videofilm og pdf rapporter, der ud over selve Map TV. Kvalitetssikringslagene gør det nemmere at fejlsøge i data og finde manglende koblinger mellem TV PDF og ledningsdata. Fejlsøgningen har først og fremmest til formål at sikre at alle koblede datakilder mellem TV lag i Map Connect og tilgængelige filer i Cloud Connect fungerer og er intakte efter der er importeret TV- og Brønd XML i DandasGraf.

Kvalitetssikringen består i en relation mellem ledningernes XML informationer og kobling til eksterne filer der ligger tilgængelige i TV hosting, via Geopartners Cloud Connect.

Der sker følgende ved hver natlig ajorføring af ledningsoplysninger:

• Scripts og regler afvikles
• Relationer i data fremsøges og gemmes
• Opdatering af kvalitetssikringslag
• Monitorering af fejl i processen meldes automatisk ind til Geopartners support. Hvis ingen fejl er sket, er kvalitetssikringen gennemført med succes og klar til brug.

Bemærk

Ved import af Dandas XML og import af nye filer i Cloud Connect vil opdatering og sammenkædning mellem lednninger og videofiler ske efter den natlige ajourføring.

Map TV kortlag

Følgende lag leveres i standard opsætning af Map TV, hvor Cloud Connect anvendes som data container til TV og rapporter.

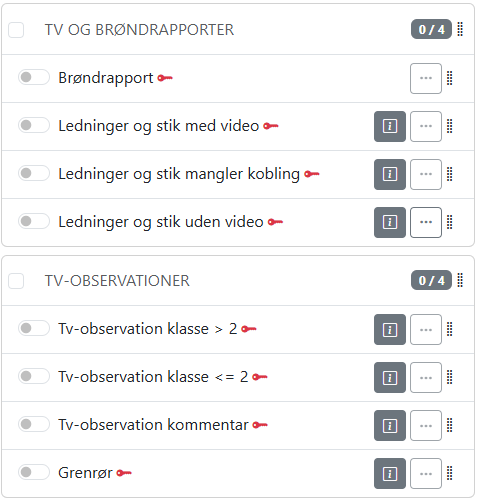

Billedet herunder viser en liste over alle lag der tilbydes udstillet. Lagene vil blive gennemgået i detlajer i det afsnittet herunder.

Oversigt over lag, Map TV

Bemærk

• Ved leverance leveres en standard opsætning af symboler og udseende i kort. Indstillinger kan tilpassses og administreres af den lokale administrator af Map Connect løsningen.
• På samme måde kan valg af felter der vises i info poopup dialogen, vælges til og fra af den lokale administrator.
• Det er muligt at lave variationer og andre afledte lag, ved at videreudvikle og tilpasse de til Map TV leverede standard oversigter.

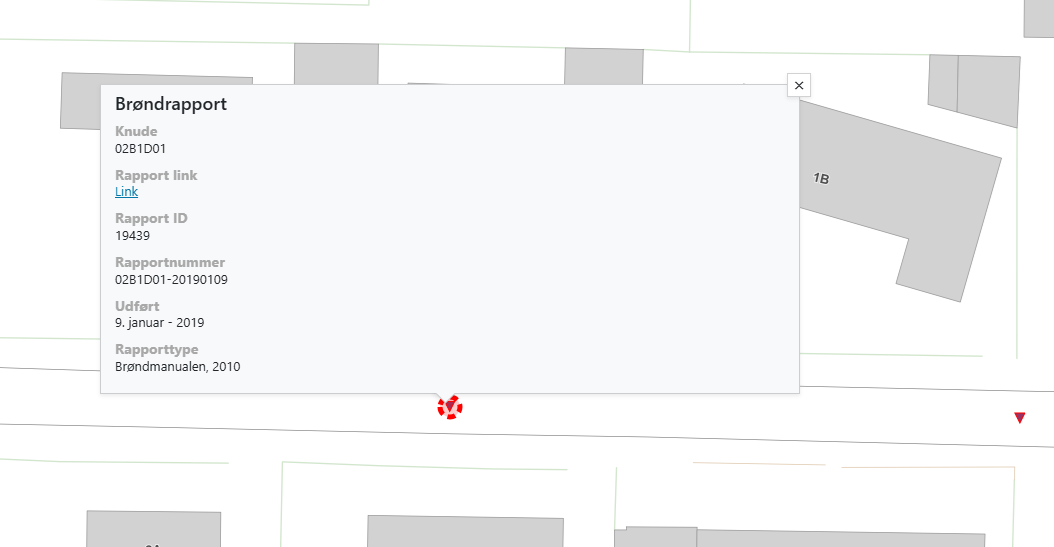

Brøndrapport

Brøndrapport registeret på knuden i ledningsdatabasen og pdf rapport kan ses i kortet. Ved klik på rapportlinket vises brøndrapporten i et nyt faneblad.

Brøndrapport

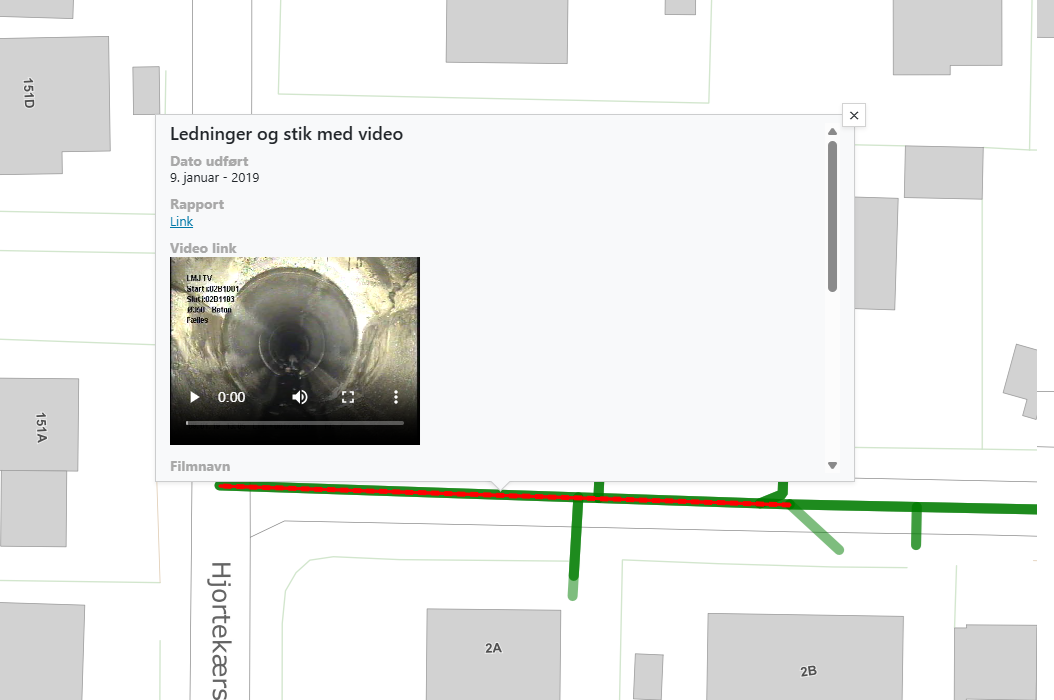

Ledninger og stik med video

Filmfil registeret på ledningen i ledningsdatabasen og video kan ses i kortet. Ved klik på rapportlinket vises TV rapporten i et nyt faneblad.

Ledninger og stik med video

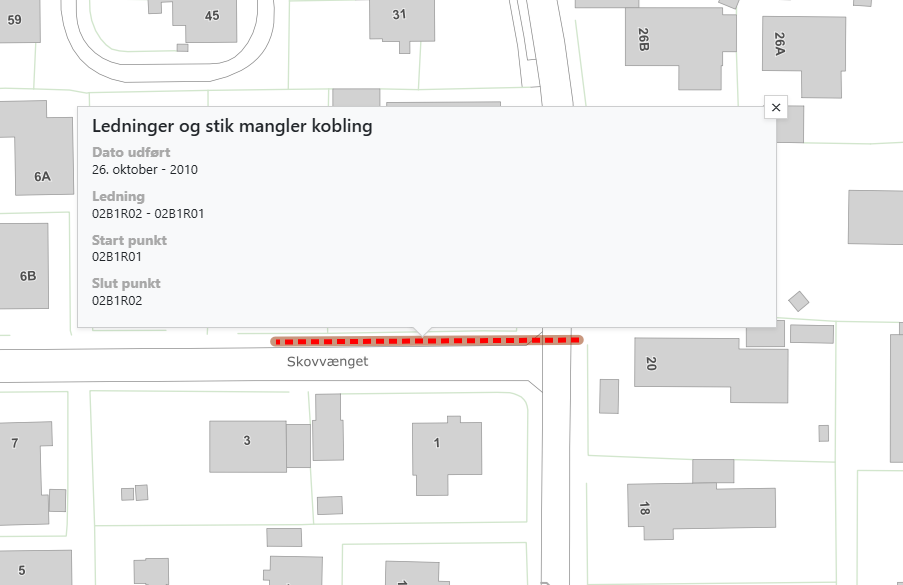

Ledninger og stik mangler kobling

Ledningsstrækninger hvor der i DandasGraf er importeret TV XML. Der burde forekomme en TV videofil, men filfilen mangler at blive uploadet til Cloud Connect. Klik på info på en udvalgt ledningsstrækning for at se navnet på den videofil der mangler.

Ledninger og stik mangler kobling

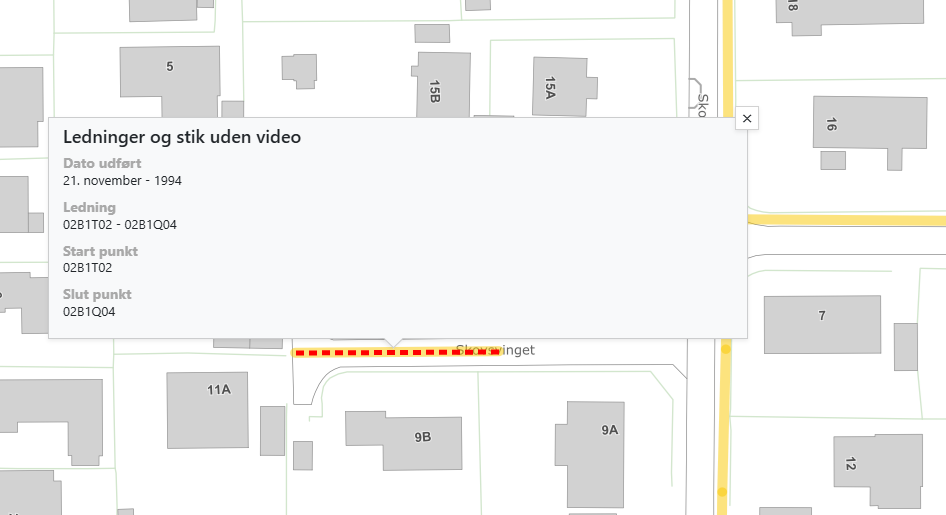

Ledninger og stik uden video

Visning af ledningsstrækninger, hvor der i DandasGraf er importeret TV XML. Der kan forekomme en TV rapport, men filfilen mangler, eller er ikke angivet i TV XML.

Ledninger og stik uden video

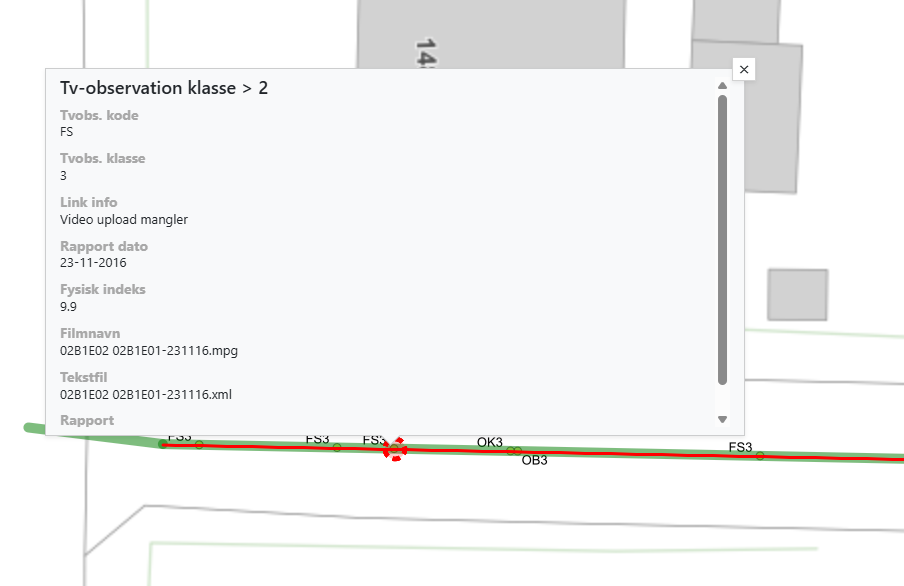

Tv-observation klasse > 2

TV-observationer, klasse større end 2

TV-observationer, klasse større end 2

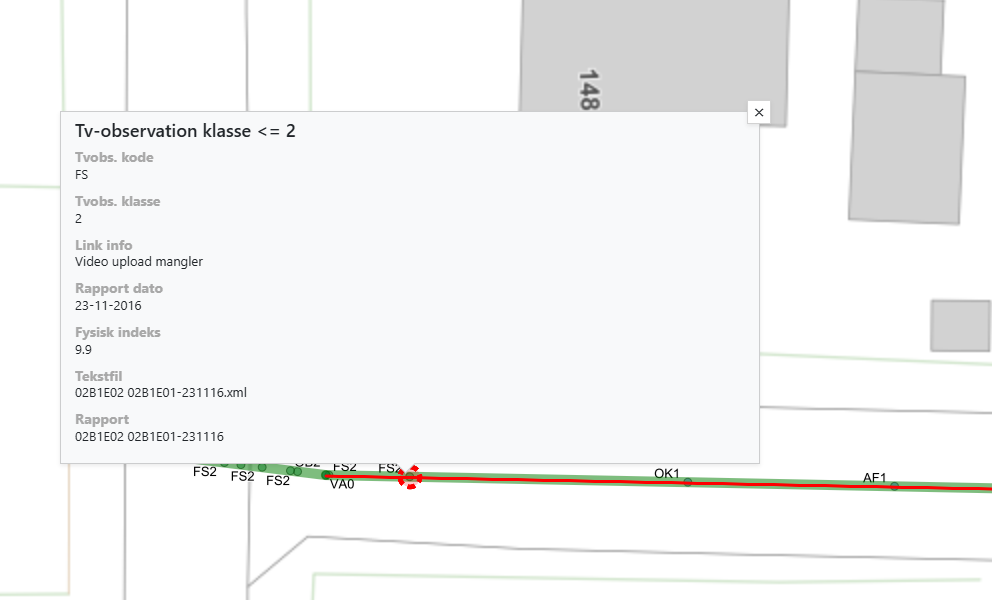

Tv-observation klasse ≤ 2

TV-observationer, klasse lig med eller mindre end 2

TV-observationer, klasse lig med eller mindre end 2

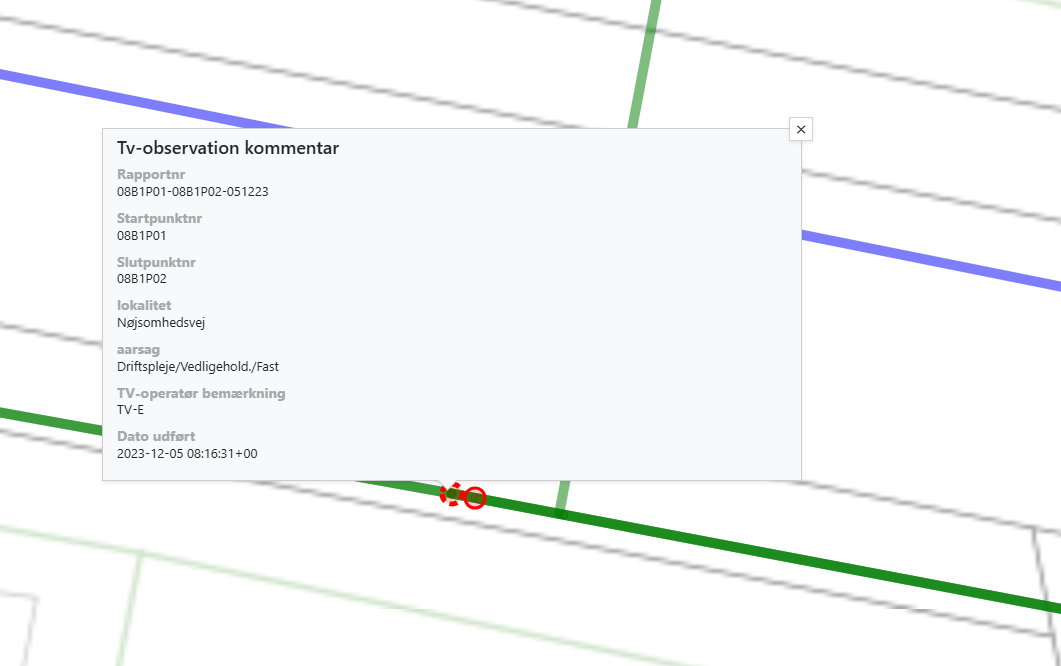

Tv-observation kommentar

Kommentarer fra TV

Kommentarer fra TV

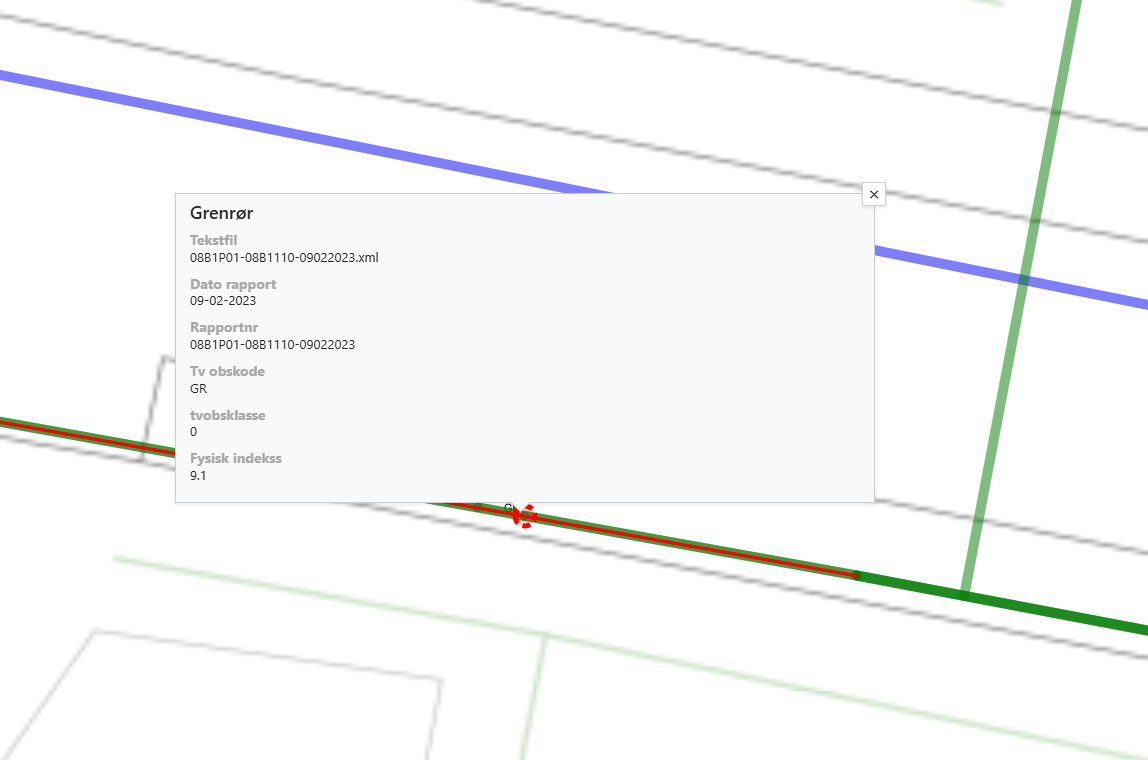

Grenrør

Grenrør som TV-observation

Grenrør som TV-observation

Tip

De udstillede kortlag er defineret som databaseviews, der trækker fra samme tabel. det er muligt at lave egne tilpassede lag til udstilling eller benytte filterfunktion til fremsøgning, udvælgelse og export af data, se dette afsnit om brug af Filtre.

Standardregelsættet og de automatiske opdateringer sikrer at systemet fungerer optimalt fra dag ét med minimal konfigurationsindsats fra brugeren. Denne tilgang giver en brugervenlig og intuitiv løsning hvor vedligehold kræver få eller ingen justeringer fra administratoren.

---

Cloud Connect integration

Cloud Connect er et separat tilkøb til Map TV og giver adgang til storage og hosting af TV- og pdf filer. Cloud Connect er en alsidig dataconatiner til data der traditionelt fylder meget og er i format der skal håndteres separat til f.eks. streamning af TV eller med indbyggede viewers til håndtering af f.eks. pdf, word, excel, jpeg, las og mange andre office- og geodataformater Du kan læse mere om Cloud Connect på dette link.

Aktivering af Cloud Connect Service API

For at anvende snitfladen til udstilling og streaming via Cloud Connect, skal service API på det aktuelle projekt aktiveres. Det gøres på følgende måde:

1. Log ind på Cloud Connect og find det projekt der skal have aktiveret service API.
2. Vælg knappen ‘Rediger projekt’

Rediger projektegenskaber

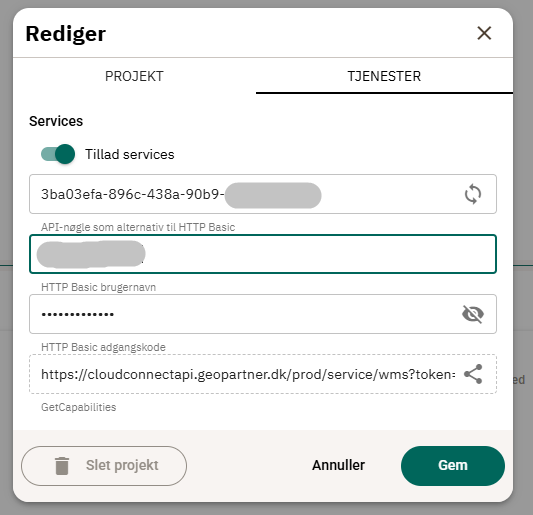

3. Aktiver fanebladet ‘Tjenester’

Aktiver tjenester

4. Det øverste felt indeholder apikey, som er den unikke API nøgle til det service aktiverede projekt.
5. De næste to felter indeholder HTTPS basic authentication brugernavn og adgangskode
6. Det sidste felt indeholder WMS getcapabilities streng til brug af WMS tjeneste (kun geodata)

Map TV integrerer Cloud Connect service API med følgende url:

Cloud Connect service api endpoint?/prod/service/file/filnavn?token = projektguid&apikey = apikey

• hvor Cloud Connect service api endpoint er https://cloudconnectapi.geopartner.dk/prod/service/file
• filnavn den pågældende fil i projektet der ønsket vist/streamet
• projektguid er projektets unikke guid der findes i browserens adresselinje
• apikey er værdien fra tjenestedelingsdialogen: apikey

Tips vedr. service API

• Ved behov for aktivering af service API, kontakt venligst Geopartners support på support@geopartner.dk.
• Ved brug af service API kan ét projekt deles ad gangen. Det betyder at deling af filer fra flere projekter sker med distribution ved anvendelse af én API nøgle pr. projekt der deles.
• Geopartner er behjælpelige med at aktivere tjenesteadgangen og sikre at data linkes korrekt ved tilslutning af nye datakilder.
• Ved leverance af Map TV med Cloud Connect storage og service API, sikrer Geopartner at alle data linkes korrekt og at der med fejlsikringslagene vil være tydelig og visuel udstilling af de ledninger der ikke har fået koblet TV oplysnigner korrekt.

Deling med service API

• Alle filer i det delte projekt vil være tilgængelige gennem service API. Ønsker du ikke at dele alle filer i projektet er det bedst at opspliite filer til deling og flytte ikke delte filer til et andet projekt uden deling.

Hvordan importeres nye PDF- og TV filer?

Når service API til Cloud Connect er etableret på det ønskede projekt, er det nemt at aktivere nye filer til deling. For at dele nye filer:

1. Log ind på Cloud Connect
2. Gå til det service API aktiverede projekt

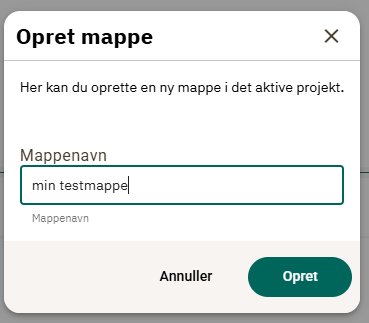

3. Opret evt. en undermappe med knappen ‘Opret mappe’

Start guide, opret mappe

Guide opret mappe

4. Naviger i mapperne til den lokation filen skal placeres
5. Start import af nye filer ved at trykke på knappen ‘Upload fil’

Start guide, upload fil

6. Dette starter en guide til sikring af korrekt import af en eller flere filer

7. Følg guiden og filer uploades

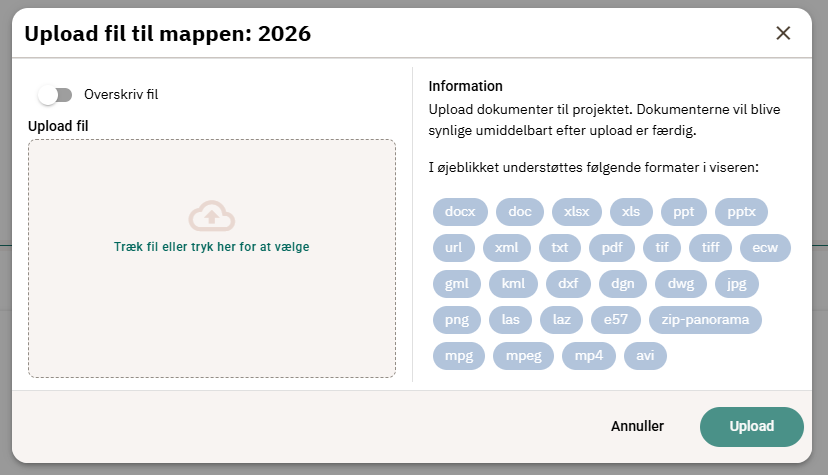

Guide til upload fil

8. Efter upload sker automatisk databehandling, hvor f.eks. TV filer konvereteres til mpeg format

Tip

Guiden til import af filer viser hvilke formater der understøttes i Cloud Connect med integrerede viewkomponenter, samt integreret understøttelse gennem service API. Visning af øvrige filformater vil automatisk downloade filen som kan vises på den lokale PC med et associeret program til filformatet.

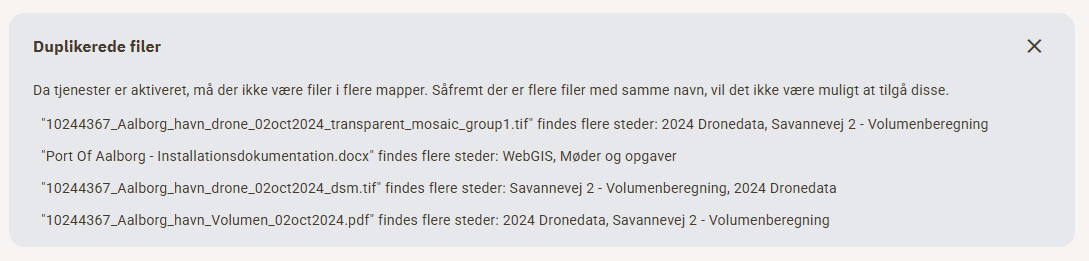

Cloud Connect forudsætter at alle filnavne i et projekt, der er publiceret med service API, er unikke. Skulle der forekomme dublerede filnavne i projektet, vil administratoren af Cloud Connect visuelt kunne se hvilke filer der findes i 2 eller flere udgaver af samme filnavn, i samme projekt.

Dubletter af filnavne i projekt

Hvordan oprettes projekt til TV entreprenør?

Ved nye TV projekter kan det være en fordel at sikre data i et nyt midlertidig projekt. Projektet har en begrænset levetid, indtil projektets afslutning ved slutleverance af data fra entreprenøren. Når alle data er afleveret, kan de bruges til hhv. import af XML filer i DandasGraf. Desuden kan foretages flytning af TV- og PDF- filer til det projekt i Cloud Connect, der har aktiveret service API og er koblet smamen med Map TV.

Opret projekt

Oprettelse af projekt kan kun foretages med de rette privilegier for brugeren i Cloud Connect. Er knappen ikke til rådighed og var det forventet med den pågældende bruger, kontakt venligst Geopartners support på support@geopartner.dk

Gør følgende for at oprette et nyt Projekt i Cloud Connect:

1. Log ind på Cloud Connect
2. Tryk på knappen ‘Opret projekt’

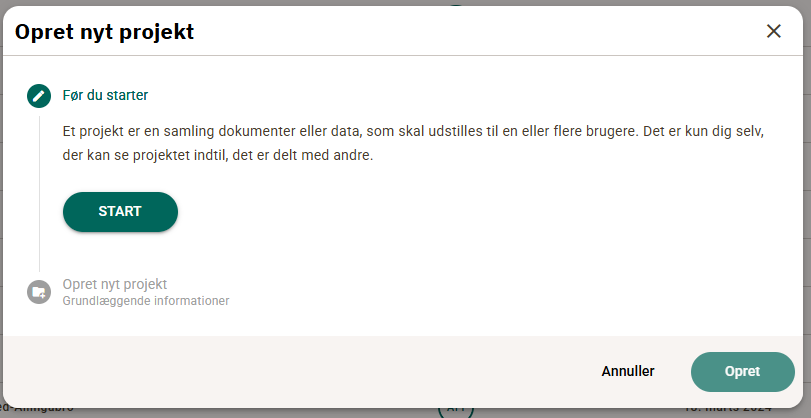

3. Følg guiden ‘Opret nyt projekt’

Guide til oprettelse af nyt projekt

4. Under eller efter projektets oprettelse er det muligt at tilknytte anvendere af projektet.
5. Start guiden ‘Rediger projektegenskaber’

Rediger projektegenskaber

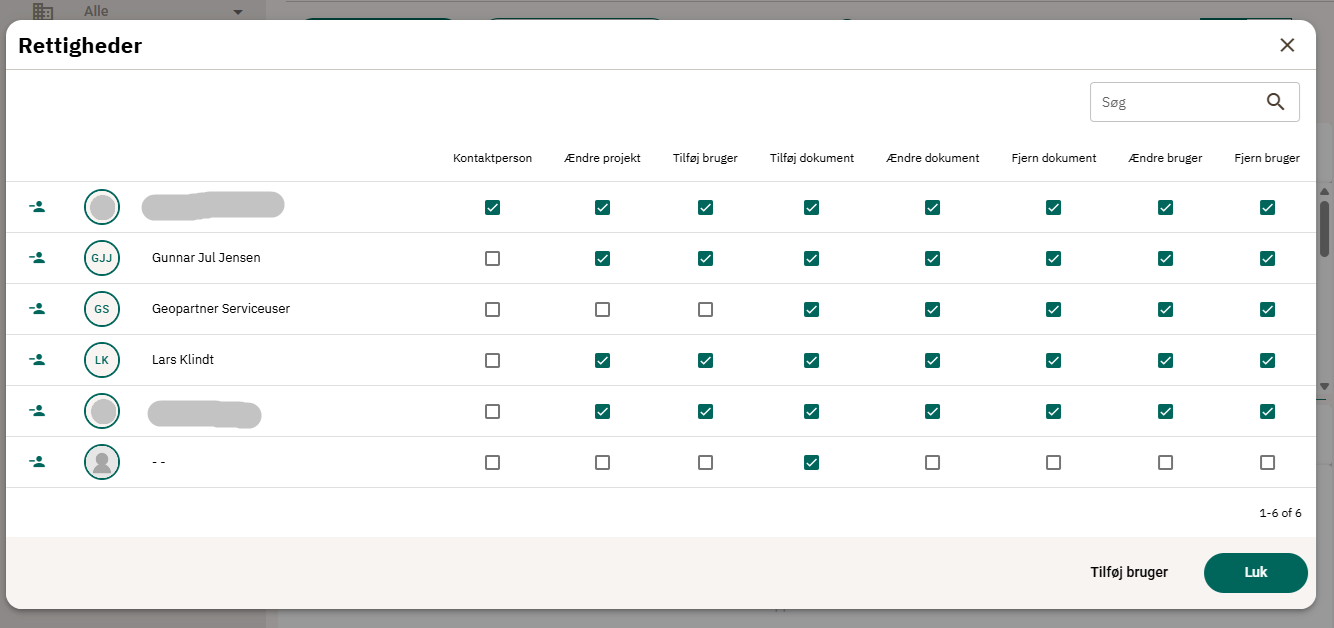

6. I denne guide er det muligt at justere rettigheder og tilknytte nye medlemmer af det aktuelle projekt

Guide til styring af rettigheder på projekt

Rediger projektegenskaber

Redigering af projektegenskaber kan kun foretages hvis brugeren har rettighed til ‘Ændre projekt’ (se figur ovenfor). Er knappen ikke til rådighed og var det forventet med den pågældende bruger, kontakt venligst Geopartners support på support@geopartner.dk

Rediger projektegenskaber

Vær opmærksom på at du ikke utilsigtet kommer til at fjerne egne privilegier, der kan medføre at yderligere adgang eller redigering af projektegenskaber ikke længere er muligt.

Skulle uheldet være ude, kan Geopartners support gendanne indstillinger, kontakt venligst Geopartners support på support@geopartner.dk

Slet projekt

Ved nedlæggelse af projketet slettes referencen til alle filer. Det er derfor vigtigt at sikre kopiering af de filer der skal gemmes for eftertiden inden projektet slettes.

Slet projekt

Der findes en funktion i Cloud Connect til at flytte filer/mapper til et andet projekt

---

Bemærk

Fejl, mangler eller uklare beskrivelser i manualen retter vi gerne.
Kontakt venligst Geopartners support på support@geopartner.dk
